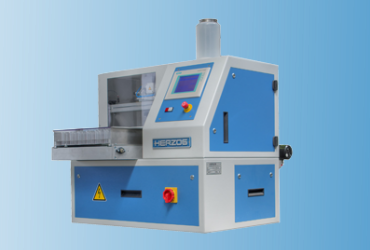

Cam boncuklar: 29/32/34/36/39 çap Isıtma sıcaklığı: Maks 1300°C yüksek frekanslı indüksiyonlu ısıtma Manuel dozajlama/karıştırma, otomatik füzyon, manuel boncuk çıkarma
Cam boncuklar: 29/32/34/36/39 çap Isıtma sıcaklığı: Maks 1300°C yüksek frekanslı indüksiyonlu ısıtma Manuel dozajlama/karıştırma, otomatik füzyon, magazinde otomatik boncuk

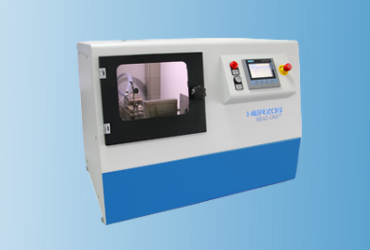

Yüksek frekanslı endüksiyon teknolojisine sahip tezgâh üstü füzyon cihazı.
Zorlu uygulamalar için kompakt ve esnek çözüm sağlar.
UYGULAMA ALANI
Erimiş boncukların hazırlanmasında kullanılır. (39 mm çap)
MALZEME
Farklı oksitleyici numune materyali, örneğin çimento, cüruf, cevherler, ferroalyajlar (besleme boyutu 200µm)
Operasyon modu
Yarı otomatik
AVANTAJLAR
Yüksek Frekanslı İndüksiyonlu Isıtma Teknolojisi
Bead One HF, XRF analizi için cam boncukların hazırlanmasında maksimum esneklik ve doğruluk sunar.
Boncuk One HF, yüksek frekanslı indüksiyonlu ısıtma teknolojisi sayesinde karmaşık çok adımlı füzyon
proseslerini mümkün kılar ve hazırlık süresini kısaltır.
Karmaşık Analizler İçin Özel Olarak Tasarlanmıştır
Bead One HF, zorlu analitik analizler için size kapsamlı işlevsellik ve esneklik sunar.
Endüktif füzyon yöntemleri, eriyiğin ayarlanan sıcaklığa hızlı ve anında ısınmasına
izin verir. Sistem atalet olmadan çalışır ve son derece hassas sıcaklık rampaları
gerektiren karmaşık hazırlık döngülerinden geçmeyi mümkün kılar. Bu, tam olarak
tanımlanmış sıcaklıklar ve süre uzunluklarının birkaç farklı oksidasyon ve füzyon
adımına bağlı olarak örneğin ferroalyajların hazırlama prosedürleri için kullanışlıdır.
Kısa Füzyon Süresi Yüksek İvme
Bead One HF, kısa bir süre içinde minimum 1300°C sıcaklığa ulaşır. Buna göre,
Bead One HF, işlem süresini kısaltır ve numune verimini artırır. Bead One
HF'nin yüksek füzyon ve döküm kabı sıcaklığı, hazırlık süresini kısaltır ve
uzun süreli füzyon prosedürleri gerektiren malzemeler için boncuk kalitesini
artırır. Ayrıca, kısa füzyon süreleri eser miktarda element kayıplarına yol açar ve
sonuç olarak analiz doğruluğunu ve güvenilirliğini artırır. Pota, eriyiğin
homojenleşmesini iyileştirmek için dairesel bir hareketle salınır.
Ek olarak, pota 45° eğilebilir.
Pota ve Döküm Çanağının Aynı Anda Isıtılması
İki ayrı yüksek frekanslı jeneratör, potanın ve döküm çanağının endüksiyon bobininde güç sağlar.
Döküm tabağı aynı anda ısıtıldığından, füzyon otomatik olarak önceden ısıtılmış tabağa dökülebilir.
Alternatif olarak, kalıp katılaşana kadar potada kalır. Çanağın sıcaklık eğrisi tamamen
yapılandırılabilir ve analitik gerekliliklere bağlı olarak mutlak kontrollü soğutma sağlar.
Ayrıca, cam düğmelerin topaklar ve tohumlardan arınmış olduğunu garanti eder.
Pota ve döküm kabı için yüksek performanslı pirometreler, mutlak sıcaklık sabitliği sağlar.
Katılaştıktan sonra, döküm tabağı hava üflenerek daha da soğutulur.
Güvenlik Önlemleri
Tüm füzyon ve soğutma işlemi sırasında güvenlik kapısı kilitlidir. Müdahaleye gerek kalmadan
tam otomatik olarak dökülmektedir. Bead One HF, soğuktan soğuğa çalışma için tasarlanmıştır
ve kullanıcı asla sıcak kaplarla temas etmez.
Kullanımı Kolay
Az yer kaplayan tasarımı sayesinde, Bead One HF herhangi bir yerde esnek bir şekilde kurulabilir.
Makinenin kurulumu çok basittir, basınçlı havaya gerek yoktur. Tüm füzyon ve soğutma parametreleri,
makinenin HMI paneli kullanılarak kolaylıkla ayarlanabilir, değiştirilebilir, saklanabilir ve izlenebilir.
SEÇENEKLER
Çanak sıcaklık ölçümü
Su için ayrı soğutucu
Ayrı ultrasonik temizleme cihazı

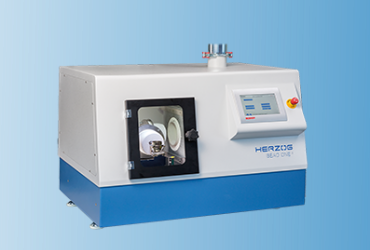

Rezistanslı ısıtma teknolojisine sahip tezgâh üstü füzyon cihazı
Yüksek analitik gereksinimleriniz için kompakt ve akıllı çözüm sunar.
UYGULAMA ALANI
Kaynaşmış boncukların (39 mm çap) ve analitik solüsyonların hazırlanmasında kullanılır.
MALZEME
Farklı oksitleyici numune materyali, örneğin çimento, cüruf, cevherler, ferroalyajlar (besleme boyutu 200µm)
Operasyon modu: Yarı otomatik
AVANTAJLAR
Analitik Esneklik
Bead One R, yüksek oranda tekrarlanabilir ve doğru analiz sonuçlarını kullanımı kolay ara yüzler
ve maksimum güvenlik önlemleri ile birleştirir. Hassas şekilde kontrol edilen sıcaklık ve füzyon
parametrelerinin yanı sıra isteğe bağlı otomatik magazin, Bead One R'yi analitik hassasiyette mükemmel
seviyelere ulaşmanızı sağlar.
Bead One R, XRF analizi için cam boncuklar veya AA ve ICP analizi için borat veya peroksit solüsyonları hazırlar.
Füzyon işlemi, sıcaklık, süre, ısıtma hızı ve pota sallama (salıncak) hızı parametreleriyle tam olarak
kontrol edilebilir. Eritme işleminden sonra, malzeme ya döküm çanağına boşaltılır ya da katılaşana kadar
pota içinde kalaır. Alternatif olarak eriyik, manyetik bir karıştırma cihazı üzerine yerleştirilmiş
bir asit solüsyonu kabına dökülebilir.
Isıtma Haznesi
Maksimum çalışma sıcaklığı 1350°C olan tüp fırın, yüksek kaliteli bileşenlerden yapılmıştır. İki
taraftan ısıtmalı iyi boyutlandırılmış yüksek dereceli SiC çubukları, eşit sıcaklık dağılımını
ve yüksek enerji verimliliğini garanti eder. Kalıcı PtRh-Pt termokupil, anında sıcaklık ölçümü
için çalışma tüpünün içine yerleştirilmiştir. Çok hassas sıcaklık kontrolü için aşınmasız
ve gürültüsüz tristörler kullanılmaktadır.
Çok katmanlı fırın yalıtımı, yüksek saflıkta alüminyum oksit levhalardan oluşur ve yüksek sıcaklık
şok direnci sağlar. Çalışma borusu, makine bileşenlerinin agresif buharlardan korunması için
tasarlanmıştır ve kolayca değiştirilebilir.
Kullanıcı ara yüzü
Net bir şekilde düzenlenmiş HMI dokunmatik ekranı, size çalışma modu ve işlem parametreleri
hakkında hızlı bir genel bakış sağlar. Yazılım, tanımlanmış 10 hazırlama yöntemi seti ile
birlikte gelir. Yeni tarifler kolayca programlanabilir, eklenebilir ve saklanabilir.
Daha verimli zaman kullanımı için ön ısıtma ve kapatma için zamanlayıcılar ayarlanabilir.
TCP/IP ve USB Ara yüzleri, cihaza olası uzaktan erişime ve daha fazla analitik kullanım
için veri aktarımına izin verir.
Emniyet
Tüm füzyon ve soğutma işlemi sırasında güvenlik kapısı kilitlidir. Müdahaleye gerek kalmadan
tam otomatik olarak dökülmektedir. Bu nedenle operatör asla sıcak kaplarla temas etmez.
Magazin işlevselliği
Bir seçenek olarak, Bead One R, kolayca uyarlanabilen tam otomatik
bir magazinle birleştirilebilir. Magazin, dokuz adede kadar pota ve ilgili döküm kapları
kapasitesine sahiptir. Numuneler, Bead One R'nin HMI'sında istenen sırayla kaydedilir
( ek panel veya kontrol ünitesi gerekmez). Magazin içindeki taşıma sistemi pota ve döküm
çanağını otomatik olarak Bead One'a taşır. Ergitme potası ve döküm çanağı füzyon, döküm
ve katılaşmadan sonra ekstra bir soğutma pozisyonuna aktarılır ve Bead One magazinden yeni bir
numune almaya hazır hale gelir. Kaplar tamamen soğuduğunda şarjör konumlarına taşınırlar ve
operatör tarafından analiz için çıkarılabilirler. Bead One R magazini maksimum güvenlik
için tasarlanmıştır. Güvenlik kapısı, operatörün magazin taşıma cihazına müdahalesini önler.
Kapalı ekstra soğutma konumu, soğutmadan soğumaya çalışmayı garanti eder.
SEÇENEKLER
Magazin (9 pota, 9 tabak)
Sıvı dahil döküm pozisyonu.
Manyetik karıştırıcı

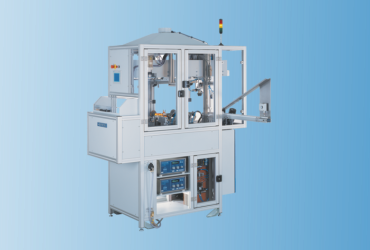

Yüksek frekanslı indüksiyon teknolojisi ile füzyon için yarı otomatik çözüm ve verimli laboratuar işlemleri
için maksimum kalite sağlar.
UYGULAMA ALANI
Erimiş boncukların hazırlanmasında kullanılır. (39 mm çap)
MALZEME
Farklı oksitleyici numune materyali, örneğin çimento, cüruf, cevherler, ferroalyajlar (besleme boyutu 200µm)
Operasyon modu: Yarı otomatik
AVANTAJLAR
Modern laboratuarlarda kullanım için idealdir. Borat/numune karışımı, platin/altın potalara
önceden dozlanır. Potaların her biri, giriş magazininin 16 cebinden birine girilir. Operatör
daha sonra dokunmatik ekranda çalıştırma sırasını başlatır. Program kontrollü pota hareketi,
füzyon işlemi sırasında mükemmel homojenleşme sağlar. Makinenin tüm bileşenleri tek bir stand
üzerinde düzgün bir şekilde yerleştirilmiştir. Entegre taşıma sistemi, makinedeki tüm taşıma
rutinlerini sessiz ve güvenilir bir şekilde halleder. Yüksek frekanslı ısıtma sistemi güvenli
ve güvenilir bir şekilde çalışır. HA-HF16, modern laboratuarların gereksinimlerini karşılamak
üzere özel olarak tasarlanmıştır.
SICAKLIK KONTROLÜ
Temassız bir pirometre eriyiği sabit bir sıcaklıkta tutar. Bu, ilgili numune kalitesine uygun
tekrarlanabilir bir sıcaklık eğrisinin füzyon işlemi boyunca korunmasını sağlar.
MÜKEMMEL PROCESS KONTROLÜ
Eritme işleminin ardından, eritilen numune malzemesi önceden ısıtılmış platin/altın dökme
kabına dökülür ve ardından yavaş yavaş soğutulur. Eriyik daha sonra katılaşana kadar çevreleyen
havada soğutulur. Katılaşmadan sonra, özel bir hava jeti dökme çanağını daha da soğutur.
HA-HF16'nın prosedürleri, entegre bir programlanabilir mantık kontrol sistemi tarafından
kontrol edilir. Bu, 16 farklı program dizisinin önceden tanımlanmasına ve her örnek için
dokunmatik ekranda ayrı ayrı başlatılmasına olanak tanır. Bir vakum toplayıcı, teslimat
oluğuna yalnızca bozulmamış cam boncukları alır. En fazla 16 tamamlanmış örnek ara belleğe
alınabilir. Bunlar, operatörün analitik alete aktarması için mevcuttur.
SEÇENEKLER
Magazin işlevli çıkış konveyör sistemi
Aspiratör
Su için ayrı soğutucu
Birden fazla ışık

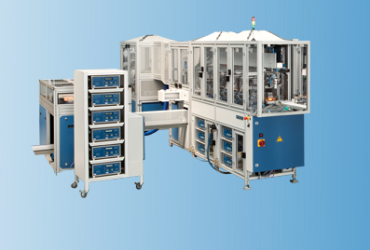

Tam otomatik süreç için çözüm sunar.
En yüksek analitik performans için yüksek doğruluk ve kalite sağlar.
UYGULAMA ALANI
Boncuk çapı (34 mm )
Malzemeler
Çimento, cüruf, cevherler, ferroalyajlar vb. gibi oksitleyici malzemeler (giriş tane boyutu: maks. 200 µm)
Operasyon modu: Otomatik
AVANTAJLAR
Kompakt tasarım, güvenli çalışma ve güvenilir sonuçlar
Makinenin tüm bileşenleri kompakt bir makine sehpasında birleştirilmiştir. Entegre robot, makine içindeki tüm taşıma görevlerini güvenilir ve sessiz bir şekilde gerçekleştirir. HAG-HF böylece laboratuarda kullanım gereksinimlerini tam olarak karşılar.
Yüksek frekanslı ısıtma teknolojisi güvenli ve ekonomik çalışır. Sindirim süreci güvenilir ve uygun maliyetli bir şekilde kontrol edilebilir. Makine tam otomatik olarak çalışmaktadır. Çalışma sırasında kendini kontrol eder. Hatalı eriyikler algılanır ve alıcı halka ile birlikte ayıklanır. Yeni bir halka beslenir ve ardından ilgili çalışma adımı tekrarlanır.
Kirli krozeler ve dökülen tabaklar ultrasonik tankta temizlenir ve kurutulur. Böylece HAG-HF, numune hazırlama sürelerini ve operatör müdahalesi olmadan çalışmayı önemli ölçüde azaltır.
Otomatik ve magazin modunda, makine tamamen bağımsız ve kesinlikle güvenilir bir şekilde günün her saati çalışır.
Otomatik süreç kontrolü
HAG-HF’ deki tüm işleme süreçleri bir bilgisayar aracılığıyla kontrol edilir ve izlenir. Diğer şeylerin
yanı sıra yazılım, eritme işlemi sırasında sıcaklığı düzenler, potaların ve tabakların temizliğini kontrol
eder ve numuneleri yönetir.
Doğru süreç kontrolü
Bir sensör, kristalleşmiş veya kırılmış eriyikleri algılar ve bunların atılmasını sağlar.
Taşıma sırasında analiz yüzeyinin kirlenmesini önlemek için eriyikler doğrudan taşıma sistemine aktarılmaz. Bu, analiz cihazına yalnızca kusursuz eriyiklerin ulaşmasını sağlar.
Ultrasonik temizleme istasyonunda aynı anda üç pota veya dökülen tabak temizlenebilir.
Her pota ve her kase, parametrelerle tanımlanan kendi temizleme döngüsünden geçer.
Potalar veya tabaklar daha sonra daha fazla parçalama işlemi için hemen tekrar kullanılabilir.
SEÇENEKLER
2. Eriyik birimi
2. Dozlama
Ultrasonik temizleme
Pota ve magazin
Soğutma suyu yeniden soğutma sistemi
Bitmiş eriyikler için ölçek
Platin krozeler için sıcaklık izleme
36 örnek için doğrusal depolama magazini
